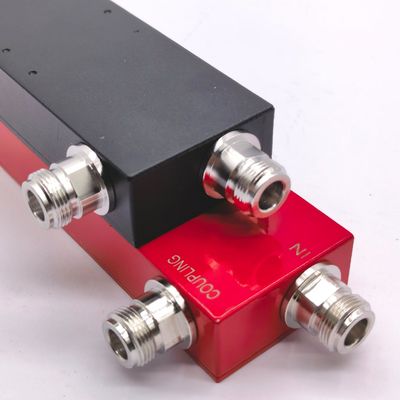

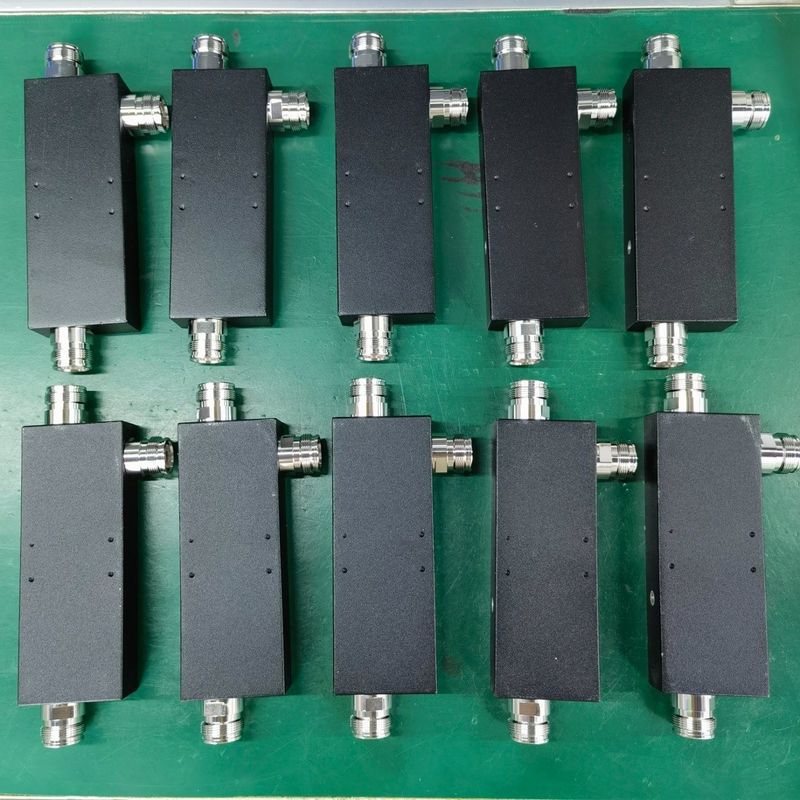

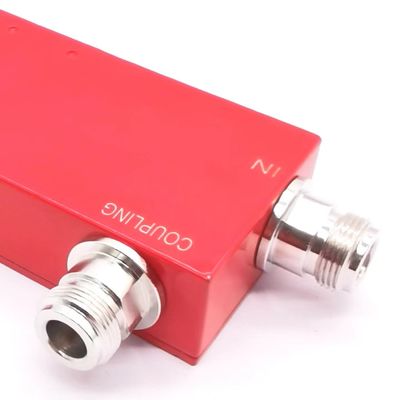

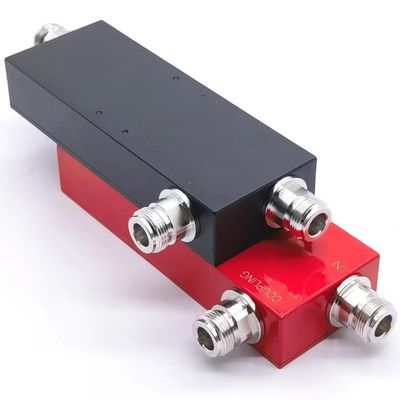

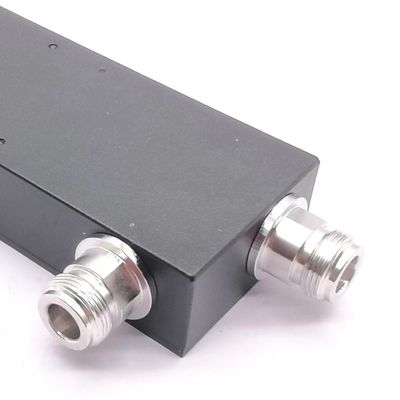

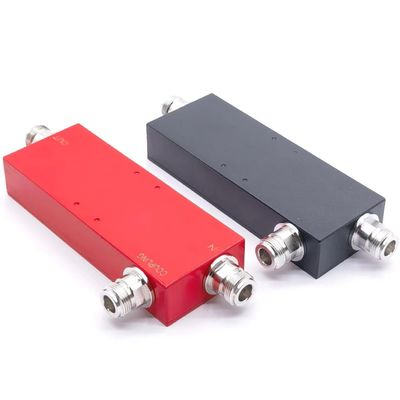

5dB 6dB 7dB 8dB RF Directional Coupler 698-4200MHz N-F voor nauwkeurige signaalmeting
Productdetails:
| Plaats van herkomst: | China |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 stuk |
|---|---|
| Levertijd: | Hoogte seizoen: één maand, buiten seizoen: binnen 15 werkdagen |
| Betalingscondities: | LC, T/T, D/P, PayPal, Western Union, Kleinspeelbedrag, Money Gram |
|
Gedetailleerde informatie |
|||
| Model nr.: | De in bijlage I vermelde voorwaarden zijn van toepassing op: | Kleur: | Grijz/rood/zwart/op maat |
|---|---|---|---|
| Vermogen: | Ibs/Das Algemene projectleveringscapaciteit | Interface: | N-F |
| Toepassing: | Innen/buiten (IP65) | Transportpakket: | Karton/palettering |
| Specificatie: | zie onderstaande gegevenstabel | Handelsmerk: | BF TECH |
| Oorsprong: | China | Levering vermogen: | 1000000PCS/Year |
| Pakketgrootte: | 18.00cm * 4.00cm * 3.00cm | Bruto gewicht van het pakket: | 0.200Kg |
Productomschrijving
GEMEENSTELEN:
★Breed frequentieband, brede dekking.
★PIM-geoptimaliseerd ontwerp.
★Ideal voor allerlei IBS/DAS/PDAS toepassingen.
★Laag invoegverlies.
★High power handling.
★Kleine grootte, laag gewicht.
★Goede stabiliteit.
Specificaties:
| Frequentiebereik ((MHz) | 698-4200 | ||||||||||||
| Koppeling ((dB) | 3 | 5 | 6 | 7 | 8 | 10 | 12 | ||||||
| Koppelverlies (dB) | 698-3800MHz | ±0.9 | ±0.9 | ±0.9 | ± 1 | ± 11 | ± 12 | ± 12 | |||||
| 3800-4200 MHz | ±1.8 | ±1.8 | ± 18 | ± 18 | ±2 | ±2 | ±2 | ||||||
| Invoegverlies (dB) | ≤ 3.8 | ≤ 2.3 | ≤ 1.76 | ≤ 1.47 | ≤ 1.42 | ≤ 0.96 | ≤ 0.94 | ||||||
| Isolatie (dB) | ≥ 21 | ≥ 23 | ≥ 24 | ≥ 25 | ≥ 26 | ≥ 28 | ≥ 30 | ||||||
| Koppeling ((dB) | 13 | 15 | 20 | 25 | 30 | 40 | |||||||
| Koppelverlies (dB) | 698-3800MHz | ±1.2 | ± 12 | ± 13 | ± 13 | ± 15 | ± 17 | ||||||
| 3800-4200 MHz | ±2 | ±2 | ±2 | ±2 | ±2 | ±2 | |||||||
| Invoegverlies (dB) | ≤ 0.6 | ≤ 0.44 | ≤ 0.34 | ≤ 0.32 | ≤ 0.3 | ≤ 0.3 | |||||||
| Isolatie (dB) | ≥ 31 | ≥ 33 | ≥ 38 | ≥ 43 | ≥ 48 | ≥ 55 | |||||||
| VSWR | ≤ 13 | ||||||||||||
| PIM3 (dBc@2*43dBm) | ≤ -155 | ||||||||||||
| Invoervermogen ((W) | 500 | ||||||||||||
| Impedantie ((Ω) | 50 | ||||||||||||
| RF-connector | N-F | ||||||||||||
| Kleur | Zwart | ||||||||||||
| Relatieve luchtvochtigheid | 5%~ 95% | ||||||||||||
| Operatietemperatuur°C) | -35 ~ +75 | ||||||||||||
| Toepassingen | Binnen/buiten(IP65) | ||||||||||||
Al onze producten kunnen voldoen aan:
1Gepersonaliseerde kleur (Zwart, Rood, Grijz, Goud, enz.)
2: Gebruikt in IBS/DAS/Public Safety/Small Cell/Public Network/Private Network
3Proefbevel aanvaard om onze superieure kwaliteit te bewijzen.
4: OEM/ODM beschikbaar.
5: Product Lead: levering binnen 4 weken voor massaproductie
6Onverslaanbare prijs om u te helpen het bod te winnen
Alle producten van onze categorie:
RF-antenne, RF-combinator, Power Splitter, Directional Coupler, Hybrid Coupler, RF-belastingen, RF-attenuator, kabelassemblage, RF-jumperkabel, RF-coaxialkabel, kabelklem, enz.
We hebben een one-stop supply chain mogelijkheid. Je kunt de laagste prijs krijgen voor je DAS/IBS project.
Klanten die we bedienden:
HUAWEI, ZTE, ERICSSON en hun buitenlandse vestigingen, CHINA MOBILE, CHINA UNICOM, CHINA TELECOM en ROSENBERGER, RSF, enz.
Eenmaal samenwerken, nooit vervangen!
